Matériaux traités:
Intégration des fonctions : séchage, broyage, séparation et transport
Domaines d'application:
Capacité: 10-400 T/H
Taille d’entrée: 38-65mm
Avantages en termes de performances
- Intègre concassage, séchage, broyage et classification
- Conception compacte, faible empreinte au sol
- Peut être installé en extérieur, réduisant les coûts
- Contrôle à distance via système automatisé

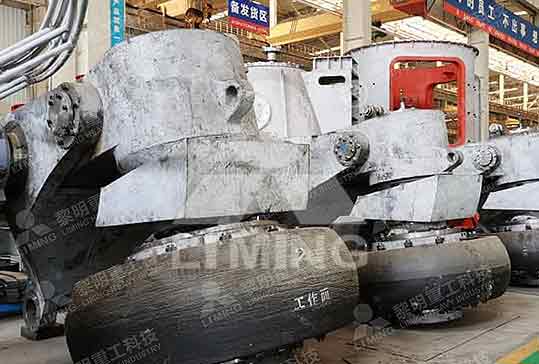

- Bras pivotant avec vérin pour remplacement facile des rouleaux et plaques
- Minimise les temps d'arrêt
- Broyage par rouleaux sur plateau, économie d'énergie
- Pas de contact direct rouleaux/plateau → durée de vie prolongée
- Contact direct et répété entre air chaud et matière
- Température d'air réglable
- Temps de séjour court dans le broyeur
- Contrôle précis de la granulométrie et composition chimique
- Faibles vibrations et bruit
- Système étanche sous dépression
- Aucune émission de poussière
- Conforme aux normes environnementales
Fonctionnement
Le moteur principal entraîne le plateau de broyage en rotation via un réducteur, tandis que l'air pénètre dans le broyeur par l'orifice d'admission. Les matériaux sont introduits au centre du plateau de broyage par la goulotte d'alimentation à vis. Sous l'effet de la force centrifuge, les matériaux se déplacent uniformément du centre vers le bord du plateau. Lorsqu'ils traversent la zone de broyage des galets sur le plateau, ils sont écrasés par les galets de broyage : les gros morceaux sont directement broyés, tandis que les particules plus fines sont comprimées pour former un lit de matériau permettant le broyage interparticulaire.

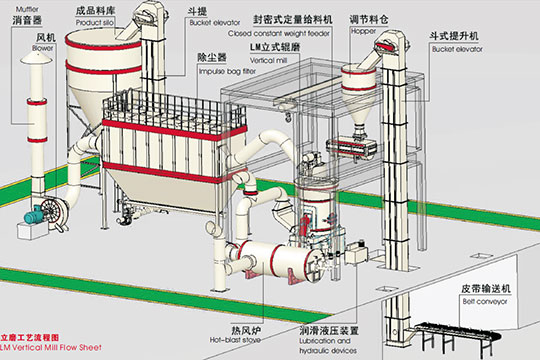

Les matériaux broyés continuent de se déplacer vers le bord du plateau jusqu'à être emportés par le puissant flux d'air au niveau de l'anneau d'air. Les particules plus grosses retombent sur le plateau pour être broyées à nouveau. Lorsque le flux d'air chargé de particules passe par le séparateur situé dans la partie supérieure, les pales du séparateur renvoient les particules grossières sur le plateau pour un nouveau broyage, tandis que les fines acceptables sont entraînées par le flux d'air hors du broyeur et collectées par le système de récupération de poudre. La poudre collectée constitue le produit final du broyeur vertical.
Les morceaux de fer et autres impuretés présents dans le matériau, en raison de leur poids élevé, ne peuvent pas être soulevés par l'air. Ils tombent alors dans la chambre inférieure du broyeur, où ils sont raclés par la plaque de raclage située sous le plateau de broyage et évacués par l'orifice de déchargement des scories.
